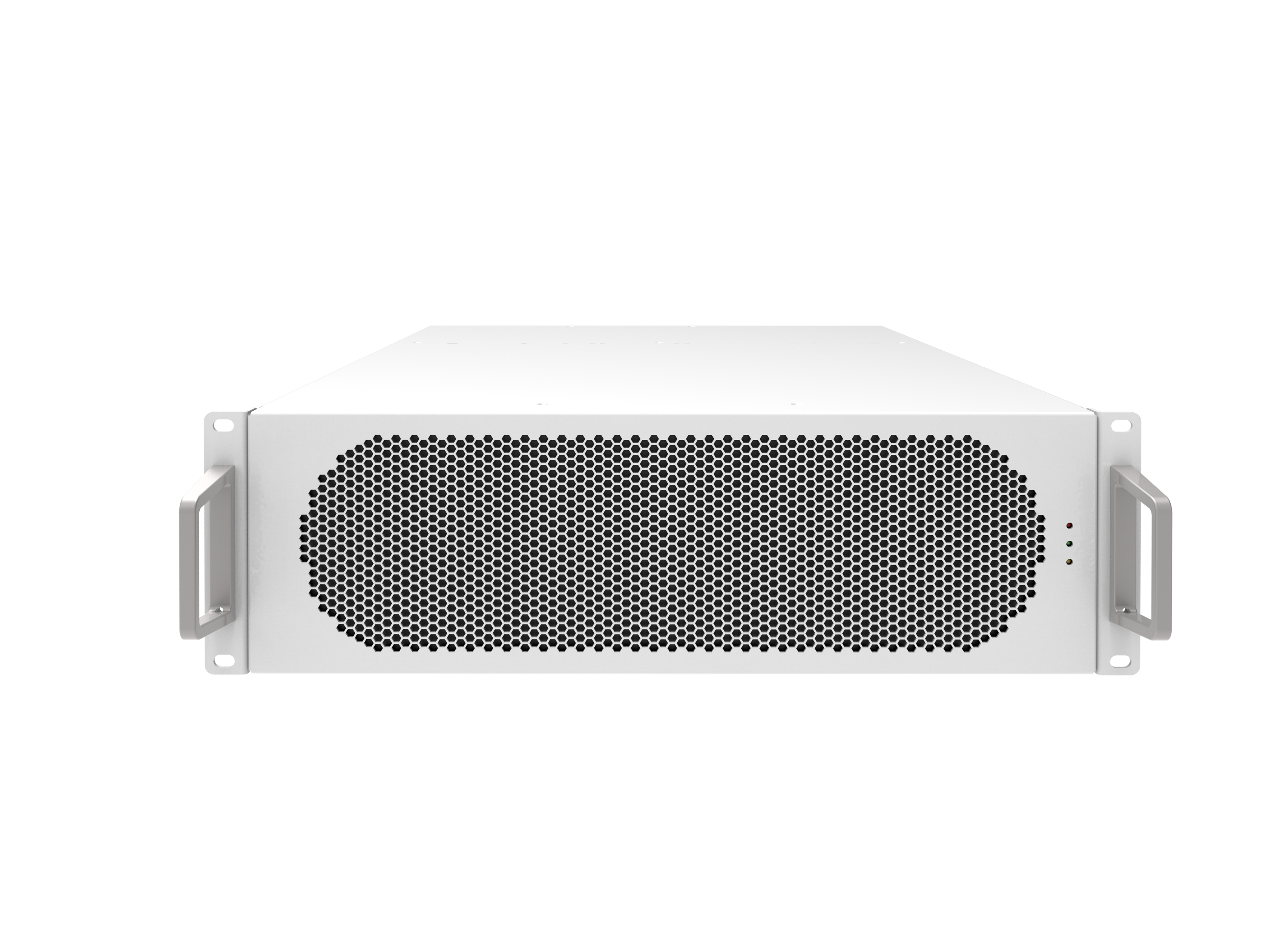

模塊參數
輸入電壓380V，-30%~+20%
輸入頻率50Hz，±10%
接線方式3P3W/3P4W（兩者兼容）
額定容量10A、20A、30A、40A、50A、75A、100A、150A、200A
單柜容量：50A~1500A
整機：100~600A
響應時間≤5ms
功率損耗＜3%
諧波補償次數2~61次
補償率不低于95%
補償功能諧波、無功、三相不平衡，優先級可選擇
補償模式諧波全補、諧波和不平衡、指定次補償、諧波源/無功源
CT采樣要求5A，網側、負載側采樣均可
保 護過流、過熱、過欠壓等多項保護功能
防護等級模塊IP20，整機IP30，整機更高防護等級可定制
環境溫度 -10℃～50℃(40℃以上降額) 儲存溫度：-25℃~70℃
環境濕度≤95%（45℃）無凝露
海拔高度<2000m，2000 米以上按照GB/T3859.2 降額使用
進線方式整柜：上進線/下進線/柜頂貫穿母線
外形尺寸 （寬×高×深：mm）10A（ibook）：243mm×167mm×88mm（2U）
10A~40A（高精度）：440mm×425mm×88mm（2U）
50A/75A：440mm×560mm×88mm（2U）
100A/150A：440mm×560mm×145mm（3.3U）
200A：440mm×560mm×228mm（5.2U）
整機：800×1000×2200，整機尺寸可定制
安裝方式 模塊：機架式或壁掛；整機：落地式安裝
顯示屏7寸觸摸屏
顯示內容電壓、負載電流、補償電流、網側電流、電壓畸變率、電流畸變率
通訊接口及通訊方式RS485、LAN、WiFi（選配）
通訊協議Modbus協議
整機參數
指標項目技術參數
輸入電壓500V/600V/690V，±10%
輸入頻率整機：50Hz，±5%
接線方式3P3W
模塊容量100A,125A，150A
單柜容量100A~600A
響應時間≤10ms
功率損耗＜3%
諧波補償次數2~25次
補償率不低于90%
補償功能諧波、無功、優先級可選擇
CT采樣要求5A，網側，負載側采樣均可
保 護過流過熱、過欠壓等多項保護功能
防護等級整機IP30，整機更高防護等級可定制
環境溫度工作溫度： -10℃～50℃(40℃以上降額) 儲存溫度：-25℃~70℃
環境濕度≤95%（45℃）無凝露
海拔高度≤1000m，1000米以上按照GB/T3859.2降額使用
進線方式整柜：上進線/下進線/柜頂貫穿母線
外形尺寸 （寬×高×深：mm）整機：1400×1000×2200，整機尺寸可定制
顯示屏7寸觸摸屏
顯示內容電流、電壓、功率、諧波畸變率等
通訊接口及通訊方式RS485
通訊協議Modbus協議
